آلة فحص الكرتون المضلع ، آلة فحص البؤرة عالية السرعة
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | FOCUSIGHT |
إصدار الشهادات: | ISO9001/CE |
رقم الموديل: | FS-SHARK-650M |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | الخشب الرقائقي |
وقت التسليم: | 60 يوما |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | 20 فى الشهر |
معلومات تفصيلية |
|||
أكبر مقاس: | 600 مم × 450 مم | الحد الأدنى لحجم: | 100 مم × 100 مم |
---|---|---|---|
سرعة: | 250 م / دقيقة | قوة: | 15 كيلو وات |
وزن الورق: | 120 ~ 700 جي إس إم | الحجم الميكانيكي للآلة: | 6950 مم (الطول) × 3650 مم (العرض) × 2200 مم (الارتفاع) |
وزن الآلة: | 4.5 طن | ||
تسليط الضوء: | نظام فحص الجودة,معدات فحص التغليف |
منتوج وصف

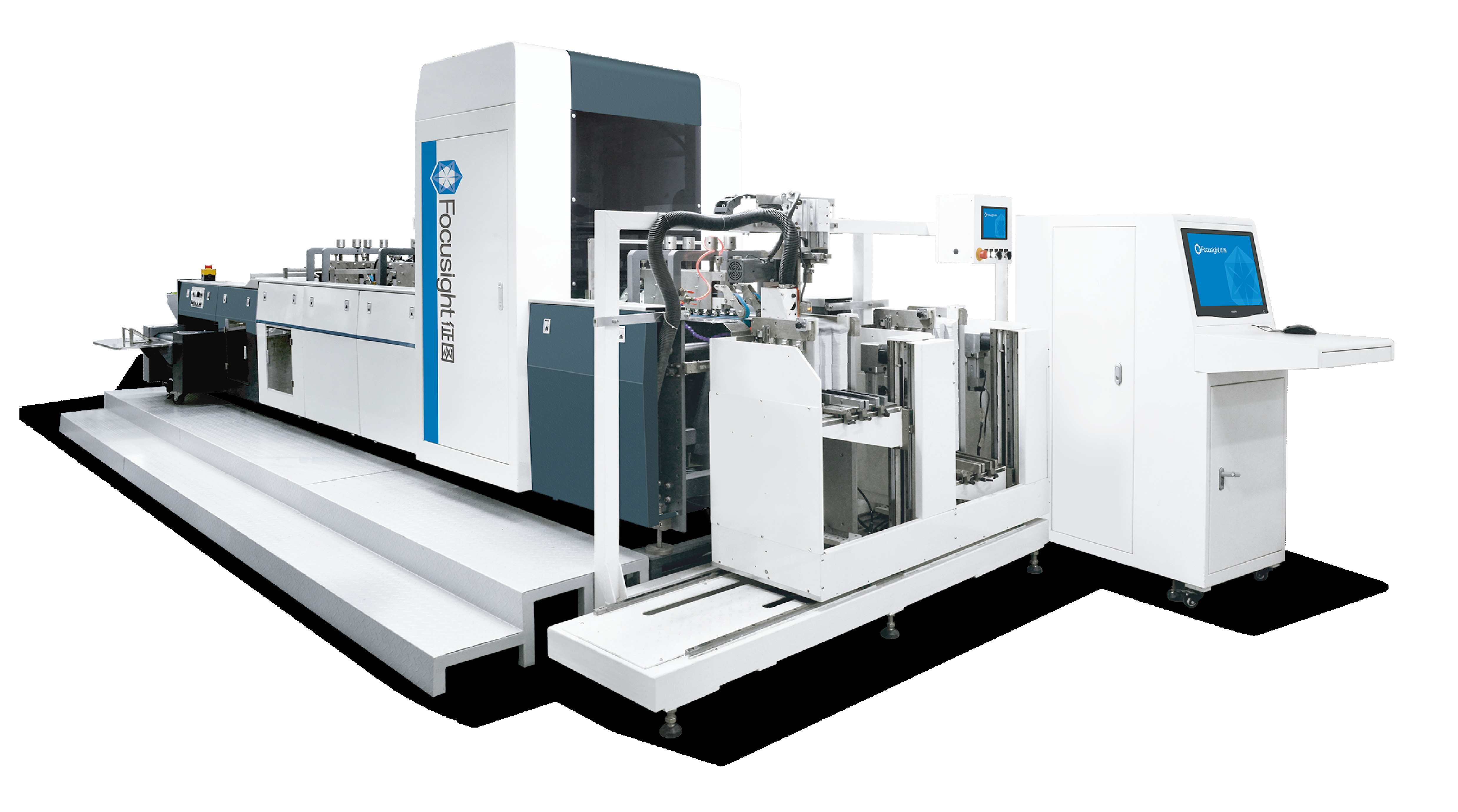

آلة فحص طباعة الكرتون المضلع عالية السرعة من Focusight ، لـ 100mm * 100mm و Max 600mm * 450mm
المواصفات الفنية
FS-650-Shark-P3A1N1
تكوين الجهاز ووظائفه ومعلماته
تكوين الجهاز:
اسم المشروع | تعليمات التكوين | لا. | وصف الوظائف | |
سلسلة توزيع قسم الكشف والقياس | محطة الكشف عن الكود المتغير للطباعة الأمامية | كاميرا C4K CCD ملونة مستوردة ألمانية حصرية | 1 |
|
عدسة تصوير بصري مستوردة | 1 | |||
مصدر ضوء قبة مخصص ، بطول 525 مم. | 1 | |||
محطة عمل كمبيوتر معالجة الصور عالية السرعة (بما في ذلك الحصول على الصور عالية السرعة وبطاقة المعالجة) | 1 | |||
محطة فحص الورنيش بالضغط الإيجابي | مستوردة من إنجلترا E2V عالية السرعة 8K pixel line scan camera | 1 |
|
|
عدسة تصوير بصري مستوردة | 1 | |||
مصدر ضوء مائل مخصص ، بطول 525 مم | 1 | |||
محطة عمل كمبيوتر معالجة الصور عالية السرعة (بما في ذلك الحصول على الصور عالية السرعة وبطاقة المعالجة) | 1 | |||
محطة الكشف عن نقش الفيلم الإيجابي |
مستوردة من إنجلترا E2V عالية السرعة 8K pixel line scan camera | 1 |
|
|
عدسة تصوير بصري مستوردة | 1 | |||
مصدر ضوء عاكس مخصص ، بطول 570 مم | 1 | |||
محطة عمل كمبيوتر معالجة الصور عالية السرعة (بما في ذلك الحصول على الصور عالية السرعة وبطاقة المعالجة) | 1 | |||
محطة الكشف العكسي |
كاميرا مستوردة عالية السرعة كاملة الألوان بدقة 4kCCD | 1 |
|
|
عدسة تصوير بصري مستوردة | 1 | |||
مصدر ضوء خاص بطول 525 مم. | 1 | |||
محطة عمل كمبيوتر معالجة الصور عالية السرعة (بما في ذلك الحصول على الصور عالية السرعة وبطاقة المعالجة) | 1 | |||
مجموعة السطح |
كاميرا وعدسة مصفوفة الوجه | 1 |
|
|
مصدر ضوء مجموعة السطح الخاص |
1 | |||
كشف تكوين البرامج | وحدة فحص الطباعة لبرنامج الفحص البصري FSCheck V2.0 | 1 | ||
وحدة الكشف عن الشفرة ثنائية الأبعاد | 1 | الكشف عن إعادة الكود ، رمز الخطأ ، الكود المفقود | ||
التقرير الإحصائي للكشف عن العيوب |
1 | يمكن الكشف عن العيوب في النوع الإحصائي والبيانات والمعلومات الأخرى | ||
معدات الكشف | طباعة مخصصة للكشف عن الغبار | 1 | حماية أجهزة الكشف من الغبار | |
التبريد الصناعي والتكييف | 2 | حماية أجهزة الكشف من حرارة العملية | ||
شاشة LCD مقاس 22 بوصة ولوحة مفاتيح وماوس | 1 | |||
جهاز إنذار الصوت والضوء | 1 | إنذار الصوت والضوء عند حدوث خطأ | ||
تكوين المنصة الميكانيكية | تكوين هيكل منصة النقل الميكانيكية | مغذي الاحتكاك | 1 | |
مغذي شفط | 1 | |||
مزيج الطاعم | 1 | |||
ملحوظة: الورنيش ذو الأساس المائي والأفلام وغيرها من السهل خدش العينة لا يدخل في نطاق تقنية الاحتكاك | ||||
منفاخ الهواء | 1 | قم بإزالة الصوف الورقي لتجنب الفحص الخاطئ | ||
هيكل تسليم البضائع | 1 |
مقياس RFish ☐ التقاط الورق العمودي |
||
وحدة جمع النفايات | 1 | |||
آلية رفض هوائي عالية السرعة | 1 | |||
مراقب خلفي | 1 | |||
نظام الدعم الكهربائي | 1 | توحيد العملية | ||
جزء كهربائي قوي للمنصة الميكانيكية | ألمانيا SEW المحرك الرئيسي | 1 | 4KW امدادات الطاقة المحرك الرئيسي | |
محرك تغذية الورق الألماني SEW | 1 | 1.5KW تغذية تغذية نقل الطاقة | ||
مضخة هواء | 1 | مجموعتان من 4KW | ||
محرك وحدة التسليم | 1 | 0.4 كيلو واط | ||
محرك وحدة الرفض | 1 | 0.4 كيلو واط | ||
محرك الاهتزاز | 1 | 0.04 كيلو واط |
ملاحظة 1: يتطلب نظام النقل من المستخدم توفير مصدر الغاز المركزي بالمصنع أو ضاغط الهواء الخارجي للمعدات لإزالة النفايات.
معلمات وظيفة الجهاز
المشروع | معلمة الوظيفة | |
سرعة الحجز القصوى | 220 م / دقيقة180 م / دقيقة | |
أقصى حجم للورق | تغذية الاحتكاك | 650 مم (العرض) * 450 مم (الطول) |
تغذية الشفط | 650 مم (العرض) * 450 مم (الطول) | |
الحد الأدنى لحجم الورق |
تغذية الاحتكاك | 90 مم (العرض) * 90 مم (الطول) |
تغذية الشفط | 105 مم (العرض) * 150 مم (الطول) | |
القدرة على التكيف مع الورق | 120 ~ 700 غ / | |
منطقة الكشف | 650 ملم | |
دقة الكشف القصوى (مم) | المحطة الأمامية الإيجابية: 0.158 مم * 0.12 مم (كاميرا 4K) المحطة الأمامية المائلة: 0.079 مم * 0.12 مم (كاميرا 8K) العاكس الأمامي: 0.079 مم * 0.12 مم (كاميرا 8K) 220 م / دقيقة موضع صفيف السطح: 0.067 مم * 0.067 مم العاكس الأمامي: 0.16 مم * 0.24 مم (كاميرا 4K) |
|
دقة كشف دقيقة (مم) | المحطة الأمامية الإيجابية: 0.158 مم * 0.1 مم (كاميرا 4K) المحطة الأمامية المائلة: 0.079 مم * 0.1 مم (كاميرا 8K) العاكس الأمامي: 0.079 مم * 0.1 مم (كاميرا 8K) 180 م / دقيقة موضع صفيف السطح: 0.067 مم * 0.067 مم العاكس الأمامي: 0.16 مم * 0.2 مم (كاميرا 4K) |
|
اكتشاف العيب التقليدي (عندما يكون تباين العيب أكبر من 40) |
|
|
كشف المعلومات المتغيرة |
|
|
يدعم أحرف أحادية ومزدوجة أو أبجدية رقمية أو أبجدية رقمية ؛ (رمز أحادي البعد لتصوير مجموعة الوجوه ، رمز ثنائي الأبعاد ، أحرف ، الحاجة إلى نطاق 80 مم * 60 مم) |
||
حجم الخزانة | معيار 1440mm × 800mm × 600mm (L * W * H) | |
حجم الماكينة | 6950 مم × 3650 مم × 2200 مم (L * W * H) | |
الوزن الميكانيكي | 4 طن | |
إجمالي الطاقة | 15.1 كيلو واط |
متطلبات التثبيت
-
تفريغ السيارة الأولى أو الرافعة الشوكية مع تفريغ المعدات من الشاحنة ، ثم فتح الصندوق الخشبي ، واحرص على عدم إتلاف الهيكل ؛
-
يمكن وضع المعدات عند الرافعة الشوكية الكلية ، قوة الرافعة الشوكية كما هو موضح أدناه:
-
عند التعامل مع الكل ، يرجى استخدام 3 أطنان و 3 أطنان أو أكثر من الرافعة الشوكية ؛
-
عندما تتفكك الأجزاء ، يرجى استخدام 2 طن على الأقل وأكثر من 2 طن رافعة شوكية:
-
المعدات 500 مم على الأقل من الموظفين حول القناة ؛
-
إمداد مركزي بالهواء أو ضاغط هواء خارجي ، قطر القصبة الهوائية لا يقل عن 12 مم ، استقرار الخرج> ضغط 0.8 ميجا باسكال ، عرض 400 مم ، 300 جم / ㎡ فوق المجموعة لقتل استقرار إخراج النفايات> ضغط 1 ميجا باسكال ؛
-
الجهاز مزود بمصدر طاقة 3 مراحل 5 أسلاك 380V / 50 / 60HZ ، يحتاج الجهاز إلى الأرض ، الطاقة الإجمالية 15KW ؛
-
متطلبات الخط: أكبر من أو يساوي 10 ملليمترات مربعة من الكابلات الأساسية النحاسية.
-
استخدم قاطع دارة أكبر من أو يساوي 60 أمبير ، يتميز العاكس بتناسق عالٍ ، دون استخدام حماية ثانوية.
